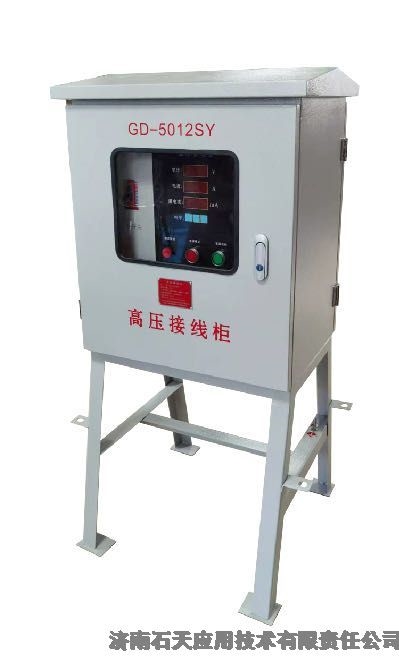

GD-5012SY型高压接线柜（简称高压柜），是一款自动在线识别进线电压、在线监控漏电电流、运行电流、进线相序的一款专用控制柜。
高压柜安装在井场电源接电处附近，包含高压断路器、高压接触器、控制电源转换装置、综合保护装置、进线电压表、输出电流表、相序判断装置、分/合闸按钮等；具有对从井场电源接电处到隔离变压器一次侧的高压进线回路进行漏电电流监测和保护的自巡检功能，具备检测到相应故障后报警及切断输出端电源的功能。
二、技术参数：
1、输入电压范围：1140V、660V、380V ±15%
2、漏电动作电流：100mA
3、输出电流范围：0-150A
4、相序识别范围：顺相、逆相、缺相识别。
5、故障动作时间：0.2S
